Kable do serwerów
Kategoria obejmuje przewody przeznaczone do środowisk serwerowych: kable sieciowe (RJ45, patch cord), kable światłowodowe (LC, SC, SFP+), kable SAS i Fibre Channel oraz przewody zasilające i zasilania redundantnego. Opisujemy zastosowania, warianty długości, parametry takie jak kategoria (CAT5e, CAT6, CAT6A), ekranowanie (UTP, FTP, STP) oraz typ izolacji (LSZH). Informacje ułatwiają wybór kabla zgodnego ze specyfikacją urządzeń i standardami centrów danych — zapoznaj się z dostępnymi wariantami i parametrami technicznymi.
Zastosowania kabli w środowisku serwerowym

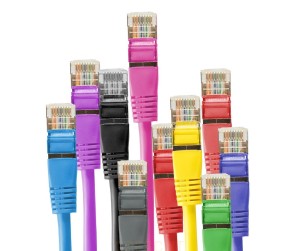

W środowiskach serwerowych okablowanie pełni funkcję krytyczną dla komunikacji, dostępności i integralności danych. Kable sieciowe kategorii CAT5e, CAT6 i CAT6A stosuje się do połączeń 1 GbE i 10 GbE w szafach rack, kable światłowodowe (multimode OM3/OM4, singlemode OS2) są stosowane tam, gdzie wymagane są dłuższe odcinki i większa przepustowość, natomiast kable SAS i Fibre Channel używane są do bezpośrednich połączeń macierzy dyskowych z kontrolerami. Równie istotne są przewody zasilające i kable redundantne do zasilaczy serwerów oraz specjalistyczne wiązki do szyn zasilających. Przy planowaniu instalacji należy uwzględnić typ portów (RJ45, SFP+, QSFP, LC), wymagane szybkości transmisji oraz ograniczenia fizyczne szaf i tras kablowych.
Dobór kabla według standardów i parametrów
Wybór kabla opiera się na kilku kluczowych parametrach: kategoria transmisji i pasmo (dla kabli miedzianych), typ włókna i tłumienność (dla światłowodów), ekranowanie i odporność na zakłócenia elektromagnetyczne, grubość przewodu wyrażana w AWG oraz materiał izolacji (PVC vs LSZH). Dla sieci 10 GbE zalecane są kable CAT6A lub światłowody OM3/OM4; dla transmisji FC/SAN stosuje się kable z certyfikatem Fibre Channel. Typ złącza determinuje kompatybilność z urządzeniami: RJ45 dla miedzi, LC/SC dla światłowodów, SFF-8470/SFF-8087 lub SAS dla macierzy dyskowych. Dokumentacja produktowa powinna zawierać parametry takie jak atenuacja, NEXT, return loss, max długość linku oraz klasyfikację pożarową (np. LSZH) — to kluczowe dane przy doborze kabla do centrum danych.
Montaż, prowadzenie i zarządzanie okablowaniem
Poprawna instalacja obejmuje planowanie tras kablowych, przestrzeganie minimalnego promienia gięcia, stosowanie odpowiednich korytek i prowadnic oraz logiczne oznaczanie segmentów kabla. Zbyt ciasne wiązanie, złamania lub przeciąganie kabli mogą pogorszyć parametry transmisyjne; światłowody są szczególnie wrażliwe na promień gięcia i zanieczyszczenia złączy. W praktyce stosuje się panel patch, uchwyty poziome i pionowe w szafach, rolki do przeciągania oraz testery certyfikujące parametry linku. Właściwe etykietowanie i dokumentacja sieci (schematy połączeń, długości i numery portów) ułatwiają diagnostykę i przyszłą rozbudowę infrastruktury.
Najczęściej popełniane błędy i zasady bezpieczeństwa
Do często spotykanych błędów należą użycie nieodpowiedniej kategorii kabla do wymaganego pasma, ignorowanie ekranowania w środowiskach z dużymi zakłóceniami, niedotrzymanie minimalnych promieni gięcia oraz brak certyfikacji po instalacji. Innym problemem jest mieszanie typów przewodów bez uwzględnienia parametrów tłumienia przy dłuższych połączeniach. Z punktu widzenia bezpieczeństwa istotne są klasyfikacje materiałowe (np. LSZH w przestrzeniach publicznych), oddzielenie kabli zasilających od sygnałowych oraz stosowanie zabezpieczeń mechanicznych w miejscach narażonych na uszkodzenia. Regularne testy i audyty okablowania pomagają identyfikować degradację linków i niezgodności ze standardami, co zmniejsza ryzyko awarii i utraty wydajności.
- Typy kabli: miedziane (CAT5e/CAT6/CAT6A), światłowodowe (OM3/OM4/OS2), SAS, FC.
- Złącza: RJ45, LC, SC, SFP+, QSFP, SAS.
- Parametry do sprawdzenia: tłumienność, NEXT, AWG, promień gięcia, klasa pożarowa.
- Praktyki instalacyjne: trasy kablowe, oznakowanie, testy certyfikacyjne.
