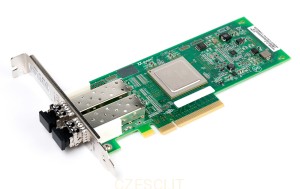

Karty HBA
Karty HBA (Host Bus Adapter) to interfejsy łączące serwery z macierzami dyskowymi i SAN. W ofercie znajdują się karty Fibre Channel, SAS oraz rozwiązania PCIe dla NVMe i iSCSI, różniące się prędkościami portów (8/16/32/64 Gb/s), liczbą złączy i typem transceiverów. Opisujemy kompatybilność z kontrolerami macierzy, wymagania systemowe i typowe zastosowania, takie jak połączenia SAN, backup czy replikacja danych. Przejrzyj dostępne warianty i sprawdź specyfikacje techniczne przed doborem karty do środowiska produkcyjnego.
Karty HBA — zastosowanie i standardy
Karty HBA pełnią funkcję fizycznego i logicznego połączenia serwera z zasobami dyskowymi w sieciach SAN oraz w konfiguracjach bezpośrednich (DAS). Najczęściej spotykane standardy to Fibre Channel (FC) dla sieci SAN oraz SAS dla połączeń z półkami dyskowymi i kontrolerami. W ostatnich latach pojawiły się też HBA obsługujące protokoły NVMe over Fabrics oraz rozwiązania łączące funkcjonalność NIC i HBA dla iSCSI. Przy wyborze karty należy uwzględnić przepustowość magistrali PCIe, obsługiwane prędkości portów (np. 8 Gb/s, 16 Gb/s, 32 Gb/s), typ złączy (LC, SFP+, SFP28, SFF-8644) oraz zgodność sterowników z systemem operacyjnym serwera i macierzy. Karty HBA mogą także oferować offload protocol, co zmniejsza obciążenie CPU przy intensywnych operacjach wejścia/wyjścia, oraz wsparcie dla funkcji takich jak zoning, LUN masking czy multipath, istotne w środowiskach produkcyjnych.
Dobór odpowiedniego modelu
Wybór właściwej karty HBA zależy od kilku krytycznych parametrów: liczby wymaganych portów, prędkości łącza, obsługiwanego protokołu oraz kompatybilności sprzętowo-programowej. Dla serwerów intensywnie korzystających z pamięci masowej istotna jest zarówno przepustowość jednego portu, jak i możliwość agregacji kilku portów w celu zwiększenia dostępnej szerokości pasma. Należy też zwrócić uwagę na wersję interfejsu PCIe (np. PCIe 3.0 vs 4.0), dostępność sterowników dla wybranej dystrybucji Linux/Windows oraz politykę aktualizacji firmware'u producenta. Przy integracji z istniejącą macierzą sprawdź listę kompatybilności (HCL) producenta macierzy oraz obsługę funkcji SAN takich jak ALUA, snapshoty i replikacja. Dla środowisk wirtualnych i chmurowych rekomenduje się modele z rozbudowanym wsparciem MPIO oraz monitorowaniem linku i błędów na poziomie sterownika.
Montaż, konfiguracja i okablowanie
Montaż karty HBA wymaga wolnego slotu PCIe o odpowiedniej szerokości i wersji. Po fizycznej instalacji ważne jest zainstalowanie dedykowanych sterowników i najnowszego firmware'u udostępnianego przez producenta, aby zapewnić stabilność i kompatybilność z macierzą. Konfiguracja obejmuje przypisanie ścieżek w systemie operacyjnym, ustawienia multipath (MPIO), a w przypadku Fibre Channel planowanie zoning w switchu SAN oraz przypisywanie LUNów na macierzy. Pod względem okablowania stosuje się odpowiednie transceivery i kable światłowodowe (LC) dla FC oraz kable SFF-8644 lub SAS dla połączeń SAS; przy NVMe over Fabrics wymagane są często kable lub adaptery zgodne ze specyfikacją NVMe. Testy po instalacji powinny obejmować sprawdzenie czasu odpowiedzi, stabilności ścieżek I/O oraz monitorowanie błędów fizycznych linku.
Najczęstsze błędy i diagnostyka
Częste problemy związane z kartami HBA wynikają z niezgodności sterowników lub firmware'u, niewłaściwego doboru prędkości portów oraz błędnej konfiguracji zoning/MPIO. Do typowych symptomów należą przerywane połączenia, fluktuacje przepustowości, błędy SCSI lub FC w logach systemowych oraz brak wykrywania LUNów. Diagnostyka powinna zaczynać się od sprawdzenia wersji firmware i sterowników oraz logów systemowych (dmesg, eventy systemowe, logi kontrolera). Przy problemach z FC warto zweryfikować światłowody i transceivery pod kątem tłumienia i kompatybilności, natomiast przy SAS sprawdzić połączenia SFF-8644 i zgodność prędkości. Przydatne narzędzia to: CLI macierzy do kontroli LUN, narzędzia producenta HBA do testów loopback i monitoringu oraz ogólne narzędzia systemowe do testów I/O (fio, iostat). Lista kontrolna diagnostyki zawiera:
- sprawdzenie wersji firmware i sterowników
- weryfikację okablowania i transceiverów
- monitoring logów SCSI/FC i systemowych
- testy wydajności I/O i stabilności połączeń
- kontrolę ustawień multipath i zoning
Podsumowując, skuteczne wdrożenie karty HBA wymaga dopasowania parametrów sprzętowych do wymagań obciążenia, zgodności z macierzą oraz regularnej kontroli firmware i konfiguracji, co minimalizuje ryzyko przestojów i problemów z dostępnością danych.
